В современных грузовиках и автобусах MAN большое количество систем управляется электроникой, включая двигатель, трансмиссию, тормоза, системы выхлопов и многое другое. Каждая из этих систем оснащена датчиками и электронными модулями, которые передают данные на центральный блок управления. Если в работе той или иной системы происходит сбой или обнаруживается неисправность, этот блок фиксирует ошибку и присваивает ей соответствующий диагностический код (грузовики TGA / TGX / TGL / TGS / TGM и автобусы MAN Lion’s Intercity, City M / LL / G / O / ULL, Classic G / O, Regio, Coach, Top Coach, Comfort, Star / Top Star, Chassis, MAN NL / SU).
Диагностические ошибки грузовиков и автобусов MAN
Диагностические ошибки MAN — это коды неисправностей, которые помогают выявлять и устранять проблемы в работе различных систем автобусов и грузовиков MAN. Эти коды представляют собой определенные комбинации букв и цифр, каждая из которых указывает на конкретную неисправность или аномалию в работе компонентов автомобиля. Они важны для быстрого и точного выявления технических проблем, позволяя оптимизировать обслуживание и ремонт.
При возникновении неисправности или сбоя в работе автомобиля, соответствующий модуль управления фиксирует ошибку и передает код ошибки.
Полный список кодов ошибок MAN: 00001 — 03050 | 03051 — 03185 | 03186 — 03329 | 03330 — 03826 | 03827 — 04199 | 04200 — 04574 | 04575 — 05025 | 05026 — 08391

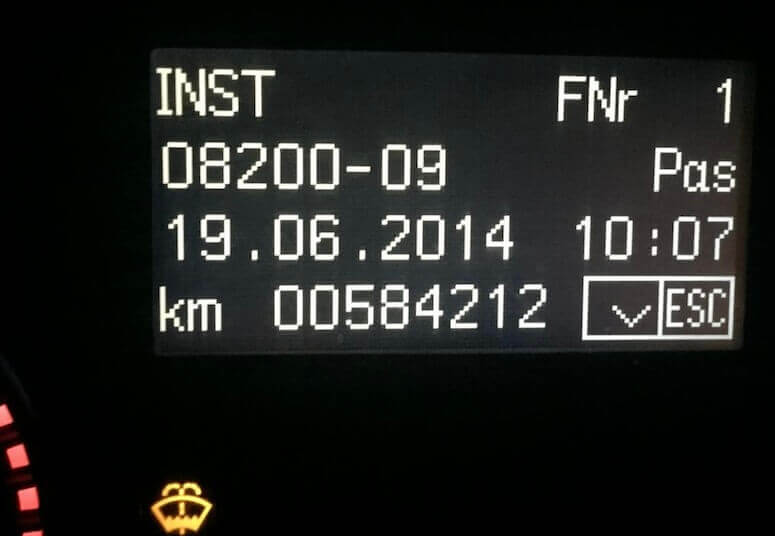

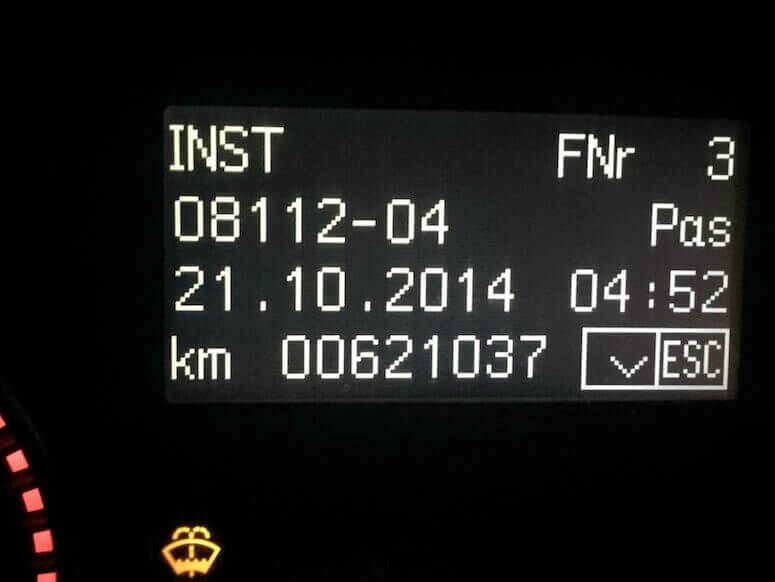

Эти коды могут быть отображены на приборной панели или считаны с помощью специализированных диагностических приборов. Коды неисправностей предоставляют информацию о типе проблемы, ее местоположении и возможной причине.
Диагностические ошибки MAN с 05026 до 05115
| Код ошибки | Описание неисправности MAN на русском |
|---|---|
| 05026 ECO2 | Выход на клапан элемента передачи F (Y12) |
| 05026 HDS | Блокировка клапана сжатого воздуха |
| 05026 RAS | Температура окружающей среды |
| 05027 ECO2 | Выход на клапан элемента передачи G (Y11) |
| 05027 HDS | Сжатый воздух не правдоподобен |
| 05027 RAS | Задний мост слишком близок к измеренной остановке |
| 05027 WSK | Шина данных, сообщение ETC1_TCU |
| 05028 ECO2 | Выход на клапан блокировки гидротрансформатора (WK) (Y18) |
| 05028 HDS | Температура перед катализатором |
| 05028 WSK | Шина данных, сообщение TC1_TWSK от ASTRONIC |
| 05029 ECO2 | Выход на клапан аккумулятора ретардера (Y2) |
| 05029 HDS | Гидравлическая ошибка |
| 05029 WSK | Сообщение времени/даты от TCO |
| 05030 HDS | Ошибка насоса при запуске |
| 05030 WSK | Шина данных, сообщение пробега (км) |
| 05031 ECO2 | Выход на реле двигателя тормоза (K1) |
| 05031 HDS | Ошибка насоса |
| 05032 ECO2 | Выход на реле сигнала передачи (K2) |
| 05032 HDS | Температуры не правдоподобны при запуске |
| 05033 ECO2 | Выход на реле сигнала передачи 2 |
| 05033 HDS | Давление мочевины не правдоподобно |
| 05034 ECO2 | Выход на реле сигнала скорости (K3) |
| 05034 HDS | Температура мочевины модуля дозирования |
| 05035 ECO2 | Выход на реле сигнала скорости 2 |
| 05035 HDS | Температура мочевины в баке |
| 05036 ECO2 | Выход на клапан привода (Y3) |
| 05036 HDS | Неправдоподобный клапан подачи воздуха при запуске |
| 05037 ECO2 | Выход на клапан блокировки акселератора (Y4) |
| 05037 HDS | Неправдоподобный клапан подачи воздуха |
| 05038 ECO2 | Выход на реле включения нагрузки (K11) |
| 05038 HDS | Ошибка внешнего напряжения 12 В |
| 05039 ECO2 | Выход на реле соленоида блокировки (K4) |
| 05041 ECO2 | Выход на лампу селектора передачи |
| 05042 ECO2 | Выход ADVP (непрерывный сигнал) |
| 05043 ECO2 | Выход на реле лампы тормоза ретардера (K10) |
| 05044 ECO2 | Выход на пропорциональный соленоид D1 (Y20) |
| 05045 ECO2 | Выход на пропорциональный соленоид ретардера (Y1) |
| 05046 ECO2 | Рычаг селектора (A2) |
| 05047 ECO2 | Выход сигнала спидометра через контакт SD2 (A10) |
| 05048 ECO2 | Шина PWM интерфейса (A8) |
| 05049 ECO2 | Контрольная сумма данных EEPROM |
| 05051 ECO2 | Приложение CAN B |
| 05051 HDS | Датчик качества мочевины |
| 05052 ECO2 | Ошибка системы электронного блока управления EST146 |
| 05053 ECO2 | Неисправность SAE J 1708 (BUSOFF) |
| 05054 ECO2 | Неисправность SAE J 1708 (предупреждение) |
| 05055 ECO2 | CAN A транспортного средства |
| 05056 ECO2 | Выход на клапан включения ретардера (Y19) |
| 05057 ECO2 | Входная скорость (B13) |
| 05058 ECO2 | Выходная скорость (B11) |
| 05059 ECO2 | Входная скорость трансмиссии (B12) |
| 05062 ECO2 | Идентификатор ретардера (B16) |
| 05063 ECO2 | Кодирование трансмиссии |
| 05064 ECO2 | Мониторинг проскальзывания трансмиссии |
| 05065 ECO2 | Температура выхода ретардера |
| 05066 ECO2 | Температура поддона |
| 05067 ECO2 | Цифровой выход (AD) не занят |
| 05068 ECO2 | Центральное устройство отключения ZAE |
| 05071 ECO2 | Выход предупреждения о температуре |
| 05072 ECO2 | Сигнал PWM датчика уровня масла (B15) |
| 05073 ECO2 | Выход предупреждения о температуре |
| 05074 ECO2 | Выход предупреждения о температуре |
| 05075 ECO2 | Датчик ретардера «Ручной» (цифровой рычаг управления S12) |
| 05076 ECO2 | Время проскальзывания элемента передачи |
| 05077 ECO2 | Спецификация TSC1_TE |
| 05079 ECO2 | Рабочее напряжение |
| 05080 HDS | Ошибка предельного значения для массы выбросов и оксида азота |
| 05081 ECO2 | Выход реле селектора передачи ‘Нейтраль 1’ |
| 05082 ECO2 | Выход реле селектора передачи ‘Нейтраль 2’ |
| 05083 ECO2 | Выход реле заднего фонаря |
| 05084 ECO2 | Данные клиента EEPROM (контрольная сумма) |
| 05085 ECO2 | Выход на мониторинг состояния (H1) |
| 05086 ECO2 | Выход ‘Нейтраль на месте (NBS) активен’ |
| 05091 ECO2 | Специальная функция 1 установлена в параметрах |
| 05093 ECO2 | Адаптация давления D1 при повышении нагрузки |
| 05094 ECO2 | Адаптация давления D1 при понижении нагрузки |
| 05095 ECO2 | Адаптация времени переключения |
| 05096 ECO2 | Адаптация давления контакта |
| 05098 ECO2 | Специальная функция 2 установлена в параметрах |
| 05100 HDS | Заглушка |
| 05100 ZBRO | Радио |
| 05100 ZFR | Дополнительный вентилятор |
| 05101 ZBRO | Радио |
| 05101 ZFR | Основной вентилятор |
| 05102 ZBRO | Проверка радио |
| 05102 ZFR | Дополнительный компрессор |
| 05103 ZBRO | Переключение громкоговорителя внешнее |
| 05103 ZFR | Выход в зависимости от скорости |
| 05104 ZBRO | Переключение громкоговорителя внешнее |
| 05104 ZFR | Дополнительный вентилятор клапан |
| 05105 ZBRO | Проверка переключения громкоговорителя внешнего |
| 05106 ZBRO | Система PA |
| 05107 ZBRO | Система PA |
| 05108 ZBRO | Проверка системы PA |
| 05109 ZBRO | Входная система сигнализации активна |
| 05110 HDS | Давление мочевины перед дроссельной заслонкой |
| 05110 ZBRO | Гудок системы сигнализации |
| 05111 HDS | Сжатый воздух перед дроссельной заслонкой |
| 05111 ZBRO | IBIS BON активен |
| 05112 HDS | Обороты двигателя |
| 05112 ZBRO | Включить IBIS |
| 05113 HDS | Объем измерения |
| 05113 ZBRO | IBIS передача активна |
| 05114 HDS | Статус |
| 05114 ZBRO | Внешний громкоговоритель IBIS |
| 05115 ZBRO | Микрофон IBIS активен |
Диагностические ошибки MAN с 05116 до 05376
| Код ошибки | Описание неисправности MAN на русском |
|---|---|
| 05116 ZBRO | Управляющий вход 1 IBIS (выход) |
| 05117 ZBRO | Управляющий вход 2 IBIS (выход) |
| 05118 ZBRO | Вызов IBIS |
| 05119 ZBRO | Вызов IBIS активен |
| 05120 HDS | Ошибка мониторинга в модуле мониторинга |
| 05120 ZBRO | Подтверждение IBIS |
| 05121 ZBRO | Подтверждение IBIS активное |
| 05122 ZBRO | Критерий двери IBIS |
| 05126 ZBRO | Выключатель отключения |
| 05127 ZBRO | Выход отключения |
| 05128 ZBRO | Выключить IBIS |
| 05129 ZBRO | Выход IBIS отключен |
| 05130 ZBRO | Выключить выключатель монеток |
| 05131 ZBRO | Выход выключателя монеток |
| 05200 ZBRO | Дверь в зоне водителя |
| 05201 ZBRO | Дверь в зоне водителя |
| 05202 ZBRO | Проверка двери в зоне водителя |
| 05203 ZBRO | Зуммер двери в зоне водителя |
| 05204 ZBRO | Подсветка бокса назначения |
| 05205 ZBRO | Подсветка бокса назначения |
| 05206 ZBRO | Проверка подсветки бокса назначения |
| 05207 ZBRO | Подсветка консоли оплаты/зоны водителя |
| 05208 ZBRO | Подсветка консоли оплаты/зоны водителя |
| 05209 ZBRO | Проверка подсветки консоли оплаты/зоны водителя |
| 05210 ZBRO | Розетка консоли оплаты |
| 05211 ZBRO | Розетка консоли оплаты |
| 05212 ZBRO | Проверка розетки консоли оплаты |
| 05213 ZBRO | Подсветка консоли оплаты 1 |
| 05215 ZBRO | Подсветка зоны водителя |
| 05216 ZBRO | Подсветка зоны водителя 1 |
| 05217 ZBRO | Подсветка зоны водителя |
| 05218 ZBRO | Активирование консоли оплаты через монетный ящик |
| 05219 ZBRO | Активирование консоли оплаты через монетный ящик |
| 05300 ZBRO | Экономический контур переднего обогревателя |
| 05301 ZBRO | Циркуляционный насос переднего обогревателя |
| 05302 ZBRO | Клапан наклонного сиденья обогревателя SD 812a включен |
| 05303 ZBRO | Вентилятор крыши |
| 05304 ZBRO | Левый вентилятор крыши |
| 05305 ZBRO | Правый вентилятор крыши |
| 05306 ZBRO | Обогрев воздуховода крыши |
| 05307 ZBRO | Вентиляция воздуховода крыши |
| 05308 ZBRO | Проверка люка крыши |
| 05309 ZBRO | Люк крыши 1 задний открыт |
| 05310 ZBRO | Люк крыши 1 задний открыт |
| 05311 ZBRO | Люк крыши 1 полностью открыт |
| 05312 ZBRO | Люк крыши 1 передний открыт |
| 05313 ZBRO | Люк крыши 1 передний открыт |
| 05314 ZBRO | Люк крыши 2 задний открыт |
| 05315 ZBRO | Люк крыши 2 задний открыт |
| 05316 ZBRO | Люк крыши 2 полностью открыт |
| 05317 ZBRO | Люк крыши 2 передний открыт |
| 05318 ZBRO | Люк крыши 2 передний открыт |
| 05319 ZBRO | Обогрев |
| 05320 ZBRO | Запрашивается кондиционирование |
| 05321 ZBRO | Охлаждение зоны водителя |
| 05322 ZBRO | Клапан охлаждающей жидкости в зоне водителя |
| 05323 ZBRO | Установить зону водителя на рециркуляцию воздуха |
| 05324 ZBRO | Вентиляционный люк рециркуляции переднего конца |
| 05325 ZBRO | Уменьшение вентилятора воздуховода крыши |
| 05326 ZBRO | Предупреждение о льде в кондиционировании |
| 05327 ZBRO | Ошибка кондиционирования |
| 05328 ZBRO | Установить крышу на свежий воздух |
| 05329 ZBRO | Вентиляционный люк крыши + |
| 05330 ZBRO | Компрессор включен |
| 05331 ZBRO | Проверка ввода кондиционирования |
| 05332 ZBRO | Увеличение скорости холостого хода кондиционирования |
| 05333 ZBRO | Двигатель работает для кондиционирования |
| 05334 ZBRO | Терминал 58 для кондиционирования |
| 05335 ZBRO | Включение циркуляционного насоса кондиционирования |
| 05336 ZBRO | Клапан наклонного сиденья от кондиционирования |
| 05337 ZBRO | Дополнительный обогреватель для кондиционирования |
| 05338 ZBRO | Вентиляция |
| 05339 ZBRO | Обогреватель зоны пассажиров уровень 1 |
| 05340 ZBRO | Вентилятор обогревателя 1 левый уровень 1 |
| 05341 ZBRO | Вентилятор обогревателя 2 левый уровень 1 |
| 05342 ZBRO | Вентилятор обогревателя 3 левый уровень 1 |
| 05343 ZBRO | Вентилятор обогревателя 2а правый уровень 1 |
| 05344 ZBRO | Вентилятор обогревателя 2б правый уровень 1 |
| 05345 ZBRO | Обогреватель зоны пассажиров уровень 2 |
| 05346 ZBRO | Вентилятор обогревателя 1 левый уровень 2 |
| 05347 ZBRO | Вентилятор обогревателя 2 левый уровень 2 |
| 05348 ZBRO | Вентилятор обогревателя 3 левый уровень 2 |
| 05349 ZBRO | Вентилятор обогревателя 2а правый уровень 2 |
| 05350 ZBRO | Вентилятор обогревателя 2б правый уровень 2 |
| 05351 ZBRO | Вентилятор обогревателя 2в правый уровень 2 |
| 05352 ZBRO | Внутренний термостат (низкий = обогрев) |
| 05353 ZBRO | Циркуляционный насос а охлаждающей жидкости |
| 05354 ZBRO | Циркуляционный насос б охлаждающей жидкости |
| 05355 ZBRO | Клапан наклонного сиденья охлаждения |
| 05356 ZBRO | Клапан обогрева конвектора |
| 05357 ZBRO | Проверка вспомогательного обогревателя |
| 05358 ZBRO | Экономический контур вспомогательного обогревателя |
| 05359 ZBRO | Предустановленный таймер вспомогательного обогревателя |
| 05360 ZBRO | Предустановленный таймер вспомогательного обогревателя |
| 05361 ZBRO | Вспомогательный обогреватель водяной/циркуляционный насос |
| 05362 ZBRO | Вентилятор крыши |
| 05363 ZBRO | Вентилятор крыши |
| 05364 ZBRO | Вентилятор крыши |
| 05365 ZBRO | Вентилятор крыши а |
| 05366 ZBRO | Вентилятор крыши б |
| 05367 ZBRO | Вентиляционный люк крыши — |
| 05368 ZBRO | Установить крышу на рециркуляцию воздуха |
| 05369 ZBRO | Вентиляционный люк крыши + |
| 05370 ZBRO | Вентиляционный люк крыши — |
| 05371 ZBRO | Ошибка внутреннего термостата |
| 05372 ZBRO | Запрос вспомогательного обогревателя кондиционирования |
| 05373 ZBRO | Обогреватель зоны пассажиров этап 1 |
| 05374 ZBRO | Обогреватель зоны пассажиров этап 2 |
| 05375 ZBRO | Внутренний термостат (низкий = обогрев) |
| 05376 ZBRO | Внутренний термостат (высокий = обогрев) SD 812a en |
Диагностические ошибки MAN с 05377 до 05900
| Код ошибки | Описание неисправности MAN на русском |
|---|---|
| 05377 ZBRO | Ошибка вентиляторов крыши |
| 05378 ZBRO | Ошибка вспомогательного обогревателя |
| 05379 ZBRO | Ошибка кондиционирования |
| 05380 ZBRO | Вентилятор водителя выключен или неисправен |
| 05381 ZBRO | Ошибка вентилятора водителя |
| 05382 ZBRO | Обогреватель на пьедестале этап 1 |
| 05383 ZBRO | Обогреватель на пьедестале этап 2 |
| 05384 ZBRO | Обогреватель на пьедестале этап 1 |
| 05385 ZBRO | Обогреватель на пьедестале этап 2 |
| 05386 ZBRO | Выключен или неисправен переключатель вентилятора водителя 2-й ступени |
| 05387 ZBRO | Вентилятор водителя этап 1 |
| 05388 ZBRO | Вентилятор водителя этап 2 |
| 05389 ZBRO | Люк крыши 3 задний открыт |
| 05390 ZBRO | Люк крыши 3 задний открыт |
| 05391 ZBRO | Люк крыши 3 полностью открыт |
| 05392 ZBRO | Люк крыши 3 передний открыт |
| 05393 ZBRO | Люк крыши 3 передний открыт |
| 05394 ZBRO | Запрашивается насос воды |
| 05395 ZBRO | Контроль обогрева парковочных огней |
| 05396 ZBRO | Запрос вспомогательного обогревателя через обогреватель зоны пассажиров |
| 05397 ZBRO | Рециркуляционный/вентиляционный люк |
| 05398 ZBRO | Рециркуляционный/вентиляционный люк |
| 05399 ZBRO | Ошибка внутреннего термостата передней части |
| 05400 ZBRO | Переключатель обогрева сиденья водителя |
| 05401 ZBRO | Обогрев сиденья водителя |
| 05402 ZBRO | Ошибка ATC |
| 05403 ZBRO | Система кондиционирования нижней палубы |
| 05404 ZBRO | Система кондиционирования верхней палубы |
| 05500 HDS | Ошибка CAN (нет сообщения AAI) |
| 05500 ZBRO | Обогреватель окна |
| 05501 HDS | Ошибка CAN (нет сообщения ABC) |
| 05501 ZBRO | Обогреватель окна |
| 05502 HDS | Ошибка CAN (нет сообщения ATI) |
| 05502 ZBRO | Обогреватели зеркал |
| 05503 HDS | Ошибка CAN (нет сообщения EEC1) |
| 05503 ZBRO | Обогреватель левого зеркала |
| 05504 HDS | Ошибка CAN (нет сообщения ETP) |
| 05504 ZBRO | Обогреватель правого зеркала |
| 05505 HDS | Ошибка CAN (нет сообщения CEXH) |
| 05505 ZBRO | Обогреватель окон двери |
| 05506 HDS | Ошибка CAN (нет сообщения FEC) |
| 05506 ZBRO | Обогреватель окон двери а |
| 05507 HDS | Ошибка CAN (нет сообщения IEC) |
| 05507 ZBRO | Обогреватель окон двери б |
| 05508 HDS | Ошибка CAN (нет сообщения NO1) |
| 05508 ZBRO | Обогреватель окон двери в |
| 05509 HDS | Ошибка CAN (нет сообщения PRO) |
| 05509 ZBRO | Обогреватель окон двери г |
| 05510 HDS | Ошибка CAN (нет сообщения CTDA) |
| 05510 ZBRO | Обогреватель ветрового стекла |
| 05511 HDS | Блок управления или ‘Обогрев включен’ неисправен |
| 05511 ZBRO | Обогреватель ветрового стекла |
| 05512 HDS | Ошибка CAN (нет сообщения CVDR) |
| 05513 HDS | Ошибка CAN (нет сообщения CUQS) |
| 05600 KSM | Замок кабины |
| 05600 ZBR2 | Замок кабины |
| 05700 ZBR2 | Установлен рейтинг расстояния ACC |
| 05800 ZBRO | Проверьте CSR2 |
| 05801 ZBRO | Проверьте CSR2 |
| 05802 ZBRO | Проверьте CSR3 |
| 05803 ZBRO | Проверьте CSR3 |
| 05804 ZBRO | Проверьте CSR4 |
| 05805 ZBRO | Проверьте CSR4 |
| 05806 ZBRO | Проверьте CSR5 |
| 05807 ZBRO | Проверьте CSR5 |
| 05808 ZBRO | Проверьте CSR6 |
| 05809 ZBRO | Проверьте CSR6 |
| 05810 ZBRO | Переключатель CSR1 (нижний) нажат |
| 05811 ZBRO | Переключатель CSR1 (нижний) нажат |
| 05812 ZBRO | Переключатель CSR1 (верхний) нажат |
| 05813 ZBRO | Переключатель CSR1 (верхний) нажат |
| 05814 ZBRO | Проверка переключателя CSR1 |
| 05815 ZBRO | Переключатель CSR2 (нижний) нажат |
| 05816 ZBRO | Переключатель CSR2 (нижний) нажат |
| 05817 ZBRO | Переключатель CSR2 (верхний) нажат |
| 05818 ZBRO | Переключатель CSR2 (верхний) нажат |
| 05819 ZBRO | Проверка переключателя CSR2 |
| 05820 ZBRO | Переключатель CSR4 (нижний) нажат |
| 05821 ZBRO | Переключатель CSR4 (нижний) нажат |
| 05822 ZBRO | Переключатель CSR4 (верхний) нажат |
| 05823 ZBRO | Переключатель CSR4 (верхний) нажат |
| 05824 ZBRO | Проверка переключателя CSR4 |
| 05825 ZBRO | Переключатель CSR5 (нижний) нажат |
| 05826 ZBRO | Переключатель CSR5 (нижний) нажат |
| 05827 ZBRO | Переключатель CSR5 (верхний) нажат |
| 05828 ZBRO | Переключатель CSR5 (верхний) нажат |
| 05829 ZBRO | Проверка переключателя CSR5 |
| 05830 ZBRO | Переключатель CSR6 (нижний) нажат |
| 05831 ZBRO | Переключатель CSR6 (нижний) нажат |
| 05832 ZBRO | Переключатель CSR6 (верхний) нажат |
| 05833 ZBRO | Переключатель CSR6 (верхний) нажат |
| 05834 ZBRO | Проверка переключателя CSR6 |
| 05835 ZBRO | Переключатель CSR7 (нижний) нажат |
| 05836 ZBRO | Переключатель CSR7 (нижний) нажат |
| 05837 ZBRO | Переключатель CSR7 (верхний) нажат |
| 05838 ZBRO | Переключатель CSR7 (верхний) нажат |
| 05839 ZBRO | Проверка переключателя CSR7 |
| 05840 ZBRO | Переключатель CSR8 (нижний) нажат |
| 05841 ZBRO | Переключатель CSR8 (нижний) нажат |
| 05842 ZBRO | Переключатель CSR8 (верхний) нажат |
| 05843 ZBRO | Переключатель CSR8 (верхний) нажат |
| 05844 ZBRO | Проверка переключателя CSR8 |
| 05900 ZBRO | Скоростной сигнал |
Диагностические ошибки MAN с 05901 до 08010
| Код ошибки | Описание неисправности MAN на русском |
|---|---|
| 05901 ZBRO | Ошибка скоростного сигнала |
| 05902 ZBRO | Скоростной сигнал |
| 06000 ZBR2 | Сообщение TCO1, тахограф |
| 06001 ZBR2 | ACC |
| 06002 ZBR2 | Дата / время |
| 06003 ZBR2 | Управление дорожной скоростью |
| 06004 ZBR2 | Приборная панель |
| 06005 ZBR2 | Сообщение EBC1, EBS |
| 06006 ZBR2 | Сообщение ECAS1, ECAS |
| 06007 ZBR2 | Сообщение ECAM1, ECAM |
| 06008 ZBR2 | Сообщение EEC1, FFR |
| 06009 ZBR2 | Сообщение ERC_RD, вторичный ретардер |
| 06010 ZBR2 | Сообщение ERC_RE, первичный ретардер |
| 06011 ZBR2 | Давление масла двигателя |
| 06012 ZBR2 | Температура охлаждающей жидкости |
| 06013 ZBR2 | Отсутствие условий окружающей среды |
| 06014 ZBR2 | FFR |
| 06015 ZBR2 | Сообщение EBC2 отсутствует, EBS |
| 06016 ZBR2 | Сообщение EBC3 отсутствует, EBS |
| 06017 ZBR2 | Сообщение EBC4 отсутствует, EBS |
| 06018 ZBR2 | Отсутствие оборотов двигателя |
| 06019 ZBR2 | Сообщение ETC1 отсутствует, FFR |
| 06020 ZBR2 | Сообщение ETC2 отсутствует, FFR |
| 06021 ZBR2 | Сообщение ETC3 отсутствует, FFR |
| 06022 ZBR2 | Отсутствие расхода топлива, общий расход топлива / расход с последнего сброса |
| 06023 ZBR2 | Отсутствие экономии топлива, расход в литрах в час |
| 06024 ZBR2 | Отсутствие условий на впуске/выпуске |
| 06025 ZBR2 | TC1_FT отсутствует, сообщение FFR для автоматической коробки передач |
| 06026 ZBR2 | Сообщение ACC1 отсутствует, сообщение дисплея от ACC |
| 06027 ZBR2 | Aux_stat_ZBR_1 не на T-CAN, сообщение переключателя 1 не на T-CAN |
| 06028 ZBR2 | Aux_stat_ZBR_1 не на I-CAN, сообщение переключателя 1 не на I-CAN |
| 06029 ZBR2 | Дисплей / топливо на I-CAN не подключены, дисплей водяного бака |
| 06030 ZBR2 | ERC1_RX отсутствует, сообщение тормоза двигателя отсутствует от FFR |
| 06032 ZBR2 | Aux_stat_ZBR_2 не на I-CAN, сообщение переключателя 2 не на I-CAN |
| 06033 ZBR2 | Aux_stat_ZBR_3 не на I-CAN, сообщение переключателя 3 не на I-CAN |
| 06034 ZBR2 | Резерв Aux_stat_ZBR_4 не на I-CAN, резервное сообщение переключателя 4 не на I-CAN |
| 06035 ZBR2 | Электрическая мощность транспортного средства не на CAN |
| 06036 ZBR2 | Отсутствие уровня жидкости ретардера (RD) |
| 06037 ZBR2 | Отсутствие уровня жидкости ретардера (RE) |
| 06038 ZBR2 | Сообщение EEC2 отсутствует, электронная проверка двигателя 2 отсутствует |
| 06039 ZBR2 | Отсутствие уровня жидкости трансмиссии |
| 06040 ZBR2 | Отсутствие веса транспортного средства (EBS) |
| 06041 ZBR2 | Отсутствие веса транспортного средства (ECAS) |
| 06042 ZBR2 | Отсутствие конфигурации двигателя (многопакетная) |
| 06043 ZBR2 | Сообщение ответа SPN (запрос MAN) не на I-CAN |
| 06044 ZBR2 | Сообщение ответа SPN (запрос MAN) не на I-CAN |
| 06045 ZBR2 | Сообщение ECAM1 отсутствует на T-CAN |
| 06046 ZBR2 | Отсутствие сообщения для системы гидротрансформатора и сцепления (WSK) |
| 06047 ZBR2 | Ошибка T-CAN: сообщение VDC1 не получено |
| 06048 ZBR2 | Ошибка I-CAN ETC2: сообщение отсутствует |
| 06050 ZBR2 | Сообщение DM-1 ZBR2 не может быть отправлено (I-CAN) |
| 06051 ZBR2 | Сообщение DM-1: ошибка автомобиля в памяти и данных (OBDU) не может быть отправлено |
| 06052 ZBR2 | Ошибка I-CAN: сообщение о номере шасси отсутствует |
| 06053 ZBR2 | Ошибка T-CAN: сообщение KSM2 не может быть получено |
| 06054 ZBR2 | Сообщение о весе автомобиля от EBS не может быть отправлено |
| 06055 ZBR2 | Ошибка сообщения ECAS (ASC1_A) |
| 06056 ZBR2 | Ошибка сообщения ECAS (RGE21) |
| 06057 ZBR2 | Ошибка I-CAN: сообщение о проверке двери отсутствует |
| 06058 ZBR2 | Aux_stat_Inst_2 не на I-CAN, сообщение переключателя 2 не на I-CAN |
| 06059 ZBR2 | Ошибка сообщения ESP |
| 06060 ZBR2 | Ошибка сообщения ECAS (ASC3), информация о высоте |
| 06061 ZBR2 | Сообщение о весе автомобиля от ECAS не может быть отправлено |
| 06062 ZBR2 | Сообщение о весе автомобиля от EBS не может быть отправлено |
| 06110 ZBRO | Статус IKN активен |
| 06111 ZBRO | Статус узла 1.1, номер неисправности |
| 06112 ZBRO | Статус узла 1.2, номер неисправности |
| 06113 ZBRO | Статус узла 1.3, номер неисправности |
| 06114 ZBRO | Статус узла 1.4, номер неисправности |
| 06115 ZBRO | Статус узла 1.5, номер неисправности |
| 06116 ZBRO | Статус узла 1.6, номер неисправности |
| 06117 ZBRO | Статус узла 1.7, номер неисправности |
| 06118 ZBRO | Статус узла 1.8, номер неисправности |
| 06121 ZBRO | Статус узла 2.1, номер неисправности |
| 06122 ZBRO | Статус узла 2.2, номер неисправности |
| 06123 ZBRO | Статус узла 2.3, номер неисправности |
| 06124 ZBRO | Статус узла 2.4, номер неисправности |
| 06125 ZBRO | Статус узла 2.5, номер неисправности |
| 06126 ZBRO | Статус узла 2.6, номер неисправности |
| 06127 ZBRO | Статус узла 2.7, номер неисправности |
| 06128 ZBRO | Статус узла 2.8, номер неисправности |
| 06202 ZBR2 | Ошибка I-CAN: сообщение Aux_stat_ZBR_2 не может быть отправлено |
| 06203 ZBR2 | Ошибка I-CAN: сообщение Aux_stat_ZBR_3 не может быть отправлено |
| 06204 ZBR2 | Ошибка I-CAN: измененное сообщение ETC2 не может быть отправлено |
| 06205 ZBR2 | Ошибка I-CAN: сообщение дисплея не может быть отправлено |
| 06206 ZBR2 | Ошибка T-CAN: сообщение ECAM1 не может быть отправлено |
| 06207 ZBR2 | Ошибка I-CAN: сообщение ECAM1 не может быть отправлено |
| 06208 ZBR2 | Ошибка I-CAN: сообщение DM1 ZBR2 не может быть отправлено |
| 06209 ZBR2 | Ошибка I-CAN: сообщение DM1 OBDU не может быть отправлено |
| 06250 ZBR2 | Нет буфера сообщений CAN |
| 06251 ZBR2 | Сообщение CAN не оценено |
| 06280 ZBR2 | Неправильный тест ROM (программный код) |
| 06281 ZBR2 | Неправильный тест ROM (параметры EOL) |
| 06302 ZBR2 | Последовательная связь |
| 06303 ZBR2 | Заземление T CAN |
| 06304 ZBR2 | Уровень предупреждения T-CAN, временная ошибка T-CAN |
| 06305 ZBR2 | Уровень предупреждения I-CAN, временная ошибка I-CAN |
| 06320 ZBRO | Номер неисправности EBS (T-CAN) |
| 06321 ZBRO | Номер неисправности управления двигателем (T-CAN) |
| 06322 ZBRO | Номер неисправности трансмиссии (T-CAN) |
| 06323 ZBRO | Номер неисправности MTS |
| 06324 ZBRO | Номер неисправности ретардера (T-CAN) |
| 06325 ZBRO | Номер неисправности ECAS (T-CAN) |
| 06326 ZBRO | Номер неисправности двери 1 (K3-CAN) |
| 06327 ZBRO | Номер неисправности двери 2 (K3-CAN) |
| 06328 ZBRO | Номер неисправности двери 3 (K3-CAN) |
| 06329 ZBRO | Номер неисправности двери 4 (K3-CAN) |
| 06393 ZBRO | Номер неисправности K3-CAN (новое: 01673) |
| 06394 ZBRO | Номер неисправности FFR (T-CAN) |
| 06395 ZBRO | Номер неисправности ECAS2 (T-CAN) |
| 06396 ZBRO | Статус CBR2 (T-CAN) |
| 06397 ZBRO | Статус ECAM (T-CAN) |
| 06400 ZBRO | Монитор |
| 06401 ZBRO | Монитор |
| 06402 ZBRO | Камера заднего вида |
| 06403 ZBRO | Камера заднего вида |
| 06500 ZBRO | Цепи противоскольжения |
| 06501 ZBRO | Цепи противоскольжения |
| 06502 ZBRO | Окно аварийного выхода |
| 06600 ZBRO | Кухня |
| 06601 ZBRO | Кофемашина |
| 06602 ZBRO | Туалет |
| 06603 ZBRO | Зимний пакет |
| 08000 ZBRO | Разделитель масла |
| 08001 ZBRO | Разделитель масла, середина автомобиля |
| 08002 ZBRO | Разделитель масла, задняя часть |
| 08003 ZBRO | Давление в резервуаре BK1 слишком низкое |
| 08004 ZBRO | Давление в резервуаре BK2 слишком низкое |
| 08005 ZBRO | Давление в резервуаре BK4 слишком низкое |
| 08006 ZBRO | Датчик давления в резервуаре BK2 неисправен |
| 08007 ZBRO | Датчик давления резервуара BK1 неисправен |
| 08008 ZBRO | Датчик давления резервуара BK2 неисправен или не подключен |
| 08009 ZBRO | Датчик давления резервуара BK1 неисправен или не подключен |
| 08010 ECAM | Давление ниже уровня предупреждения |
| 08010 ZBR2 | Давление ниже уровня предупреждения |
| 08010 ZBRO | Давление резервуара BK1 слишком низкое или датчик неисправен |
Диагностические ошибки MAN с 08011 до 08391
| Код ошибки | Описание неисправности MAN на русском |
|---|---|
| 08011 ECAM | Первоначальное заполнение цепи 1 — неисправно |
| 08011 ZBRO | Давление резервуара BK1 слишком низкое или датчик неисправен |
| 08012 ECAM | Первоначальное заполнение цепи 2 — неисправно |
| 08013 ECAM | Первоначальное заполнение цепи 3 — неисправно |
| 08014 ECAM | Первоначальное заполнение цепи 4 — неисправно |
| 08020 ECAM | Нет действительного определения неисправности |
| 08100 ECAM | Неисправен блок управления; неверная контрольная сумма ROM |
| 08101 ECAM | Неисправен блок управления; ошибка RAM |
| 08101 INST | Полная неисправность сообщений CAN |
| 08101 STON | Неисправность всех сообщений CAN, но без BUSOFF |
| 08102 ECAM | Неисправен блок управления; неверная контрольная сумма данных калибровки |
| 08103 ECAM | Неисправен блок управления; неверная контрольная сумма параметров данных |
| 08103 INST | Сообщение CAN тахографа: скорость и счетчик пробега |
| 08103 STON | Неисправность сообщения TCO1 (скорость, сброс счетчика поездки) |
| 08104 ECAM | Давление, датчик давления – предварительная цепь/регулятор давления |
| 08104 INST | Сообщение CAN тахографа: информация о маршруте |
| 08104 STON | Неисправность сообщения расстояния по счетчику пробега (общий пробег) |
| 08104 ZBR2 | Предыдущая цепь |
| 08105 INST | Сообщение CAN тахографа: дата/время |
| 08105 STON | Неисправность сообщения даты/времени (информация о времени от тахографа) |
| 08106 INST | Сообщение CAN ECAM: считывание давления тормоза (ECAM1) |
| 08106 STON | Неисправность сообщения ECAM1 (давления резервуара для тормоза) |
| 08107 INST | Сообщение CAN центрального бортового компьютера: содержание в баке |
| 08107 STON | Неисправность сообщения Dash Display/уровня топлива |
| 08108 INST | Сообщение CAN EDC: температура охлаждающей воды |
| 08108 STON | Неисправность сообщения температуры двигателя |
| 08109 INST | Сообщение CAN блока управления трансмиссией: индикатор передачи (ETC2) |
| 08109 STON | Неисправность сообщения ETC2 (информация о передаче) |
| 08110 INST | Управления трансмиссией: индикатор группы сплиттеров (символ передачи, ETC3) |
| 08110 STON | Неисправность сообщения ETC3 (группа сплиттеров) |
| 08111 INST | Сообщение CAN EDC: давление наддува |
| 08111 STON | Неисправность сообщения условий впуска/выпуска (давление наддува бар) |
| 08112 INST | Сообщение CAN EDC: скорость двигателя |
| 08112 STON | Неисправность сообщения EEC1 (индикатор скорости двигателя) |
| 08113 INST | Сообщение CAN компьютера управления транспортным средством: температура на улице |
| 08113 STON | Неисправность сообщения условий окружающей среды (индикатор внешней температуры) |
| 08114 INST | Неисправен блок управления (полная неисправность ICOM) |
| 08114 STON | Combi-internal: полная неисправность ICOM (внутреннее подключение между платами) |
| 08115 INST | Ошибка индикатора |
| 08116 INST | Нулевая точка шагового двигателя |
| 08117 INST | Переполнение буфера с сообщениями о неисправностях DM1 |
| 08117 STON | Combi-internal: ошибка обработки при получении сообщений DM1: * переполнение буфера * ошибка времени * ошибка номера последовательности |
| 08118 INST | Неисправен блок управления (ошибка контрольной суммы EEPROM) |
| 08118 STON | Combi-internal: ошибка контрольной суммы при чтении EEPROM во время текущей работы |
| 08119 INST | Неисправен блок управления (ошибка контрольной суммы EEPROM во время инициализации) |
| 08119 STON | Combi-internal: ошибка контрольной суммы при чтении EEPROM на этапе инициализации |
| 08120 INST | Датчик температуры |
| 08120 STON | Combi-internal: температура вне допустимого диапазона |
| 08121 INST | Сообщение CAN центрального бортового компьютера: статусное сообщение 1 |
| 08121 STON | Неисправность сообщения AUX_STAT_1 |
| 08122 INST | Сообщение CAN центрального бортового компьютера: статусное сообщение 2 |
| 08122 STON | Неисправность сообщения AUX_STAT_2 |
| 08123 INST | Сообщение CAN центрального бортового компьютера: статусное сообщение 3 |
| 08123 STON | Неисправность сообщения AUX_STAT_3 |
| 08124 INST | Сообщение CAN центрального бортового компьютера: статусное сообщение 4 |
| 08124 STON | Неисправность сообщения AUX_STAT_4 |
| 08125 INST | Сообщение CAN центрального бортового компьютера: статусное сообщение 5 |
| 08125 STON | Неисправность сообщения AUX_STAT_5 |
| 08126 INST | Сообщение CAN центрального бортового компьютера: статусное сообщение 6 |
| 08126 STON | Неисправность сообщения AUX_STAT_6 |
| 08127 INST | Сообщение CAN центрального бортового компьютера: статусное сообщение 7 |
| 08127 STON | Неисправность сообщения AUX_STAT_7 |
| 08128 INST | Сообщение CAN центрального бортового компьютера: статусное сообщение 8 |
| 08128 STON | Неисправность сообщения AUX_STAT_8 |
| 08129 INST | Сообщение CAN центрального бортового компьютера: DM1 контроллера кузова |
| 08129 STON | Неисправность сообщения контроллера кузова DM1 (мониторинг) |
| 08130 INST | Сообщение CAN EDC: скорость автомобиля для функции круиз-контроля (CCVS) |
| 08130 STON | Неисправность сообщения CC/VHS (функция круиз-контроля) |
| 08131 STON | Неисправность сообщения идентификации транспортного средства (номер шасси) |
| 08132 STON | Неисправность сообщения о передаче жидкостей или сообщение о передаче жидкостей в конвертере и сцеплении |
| 08133 INST | Ошибка конфигурации параметров (консистенция, правдоподобие, ошибка назначения) |
| 08133 STON | Ошибка консистенции/правдоподобия в конфигурации таблиц параметров |
| 08134 INST | Содержимое параметра EOL: ошибка |
| 08134 STON | Ошибка в содержимом параметра EOL |
| 08135 STON | Сообщение об ошибке емкости 1 (уровень заполнения AdBlue) |
| 08200 STON | Ошибка кнопки на многофункциональном руле (MFL) |
| 08201 ECAM | Неисправен блок управления; сброс контроллера |
| 08201 STON | Неисправность сообщения MFL1 с многофункционального руля (LIN-канал) |
| 08202 ECAM | Обогревательный контур |
| 08203 ECAM | Температурный контур |
| 08204 ECAM | Превышен максимальный объем подачи без регенерации после завершения первой заливки |
| 08310 ECAM | Шина CAN привода, превышение времени получения в сообщении «Скорость транспортного средства на основе колес» от VMC |
| 08320 ECAM | Шина CAN привода, авария шины |
| 08330 ECAM | Шина CAN привода, превышение времени получения в сообщении TCO1 от тахографа |
| 08331 ECAM | Шина CAN привода, значения в сообщении «TCO1 Скорость транспортного средства» от тахографа не правдоподобны |
| 08340 ECAM | Шина CAN привода, превышение времени получения в сообщении EBC1 от EBS |
| 08341 ECAM | Шина CAN привода, значения в сообщении EBC1 от EBS не правдоподобны |
| 08350 ECAM | Шина CAN привода, нарушение времени получения (слишком короткое) в сообщении «Aux_Stat_ZBR_1» от центрального бортового компьютера |
| 08351 ECAM | Шина CAN привода, значение в сообщении «Aux_Stat_ZBR_1» от центрального бортового компьютера не правдоподобно |
| 08360 ECAM | Шина CAN привода, превышение времени получения в сообщении «Ambient_Condition» от компьютера управления транспортным средством |
| 08361 ECAM | Шина CAN привода, значения в сообщении «Температура окружающего воздуха» от компьютера управления транспортным средством не правдоподобны |
| 08370 ECAM | Шина CAN привода, превышение времени получения в сообщении «EEC1» от EDC |
| 08371 ECAM | Шина CAN привода, значения в сообщении «EEC1 — фактический момент двигателя» от EDC не правдоподобны |
| 08372 ECAM | Шина CAN привода, значения в сообщении «EEC1 — скорость двигателя» от EDC не правдоподобны |
| 08380 ECAM | Шина CAN привода, превышение времени получения в сообщении «Время/Дата» от тахографа |
| 08381 ECAM | Шина CAN привода, значения в сообщении «Время/Дата — параметр времени» от тахографа не правдоподобны |
| 08382 ECAM | Шина CAN привода, значения в сообщении «Время/Дата — параметр даты» от тахографа не правдоподобны |
| 08390 ECAM | Шина CAN привода, превышение времени получения в сообщении «Высокое разрешение расстояния транспортного средства» от тахографа |
| 08391 ECAM | Шина CAN привода, значения в сообщении «Высокое разрешение расстояния транспортного средства» от тахографа не правдоподобны |
Коды ошибок МАН охватывают различные системы грузового автомобиля или автобуса:
- Система управления двигателем (EDC): включает ошибки, связанные с подачей топлива, воздухом, турбонаддувом, а также с работой датчиков температуры и давления.
- Трансмиссия (TCU): коды, связанные с автоматическими и механическими коробками передач, сцеплением и связанными узлами.
- Тормозная система (EBS): ошибки, касающиеся ABS, системы управления торможением и давления в тормозной системе.
- Система управления кузовом (FFR): охватывает электрические системы, системы управления шасси и кузовом, освещение и другие электронные модули.
- Система выбросов (AdBlue и SCR): диагностирует проблемы с системой очистки выхлопных газов и дозировкой AdBlue.
Для считывания диагностических кодов на автомобилях MAN используют специальные инструменты, такие как диагностический сканер MAN-cats. Этот прибор подключается к автомобилю и считывает все активные и сохраненные коды ошибок. Механики используют эти данные для дальнейшей диагностики и ремонта.
Процесс диагностики включает:
- Считывание кода: с помощью диагностического прибора код ошибки извлекается из системы.
- Расшифровка кода: код анализируется для определения типа неисправности и системы, в которой она произошла.
- Поиск и устранение неисправности: на основании кода проводится проверка компонентов и систем, после чего устраняется поломка.
- Сброс кода: после устранения неисправности код сбрасывается, и система снова работает в нормальном режиме.
Диагностические ошибки автобусов МАН (Лайонс Интерсити, Сити М / ЛЛ / Г / О / УЛЛ, Классик Г / О, Реджио, Коач, Топ Коач, Комфорт, Стар / Топ Стар, Чассис, НЛ, СУ) и грузовых автомобилей МАН (ТГА / ТГХ / ТГЛ / ТГС / ТГМ) являются важным элементом поддержания их работоспособности и надежности. Они позволяют быстро выявлять неисправности, минимизировать время простоя техники и повышать безопасность эксплуатации. Своевременная диагностика и устранение этих ошибок помогает предотвратить более серьезные поломки и экономит время и деньги на ремонте.
Полный список кодов ошибок MAN: 00001 — 03050 | 03051 — 03185 | 03186 — 03329 | 03330 — 03826 | 03827 — 04199 | 04200 — 04574 | 04575 — 05025 | 05026 — 08391
