Стрела/Рукоять Вариант 1 (Hex)
| Транспортная длина | 5100 мм |
| Макс. высота среза | 4950 мм |
| Транспортная высота | 2500 мм |
| Макс. высота погрузки | 3490 мм |
| Макс. радиус копания | 5100 мм |
| Макс. глубина вертикальной стенки котлована | 2400 мм |
| Макс. глубина копания | 2910 мм |
| Размеры стрелы / рукояти лопаты экскаватора | Станд. Рукоять |
Стрела/Рукоять Вариант 2 (Hex)
| Макс. высота среза | 5060 мм |
| Транспортная длина | 4770 мм |
| Макс. высота погрузки | 3610 мм |
| Транспортная высота | 2500 мм |
| Макс. радиус копания | 5350 мм |
| Макс. глубина вертикальной стенки котлована | 2550 мм |
| Макс. глубина копания | 2910 мм |
| Размеры стрелы / рукояти лопаты экскаватора | Длинная Рукоять |

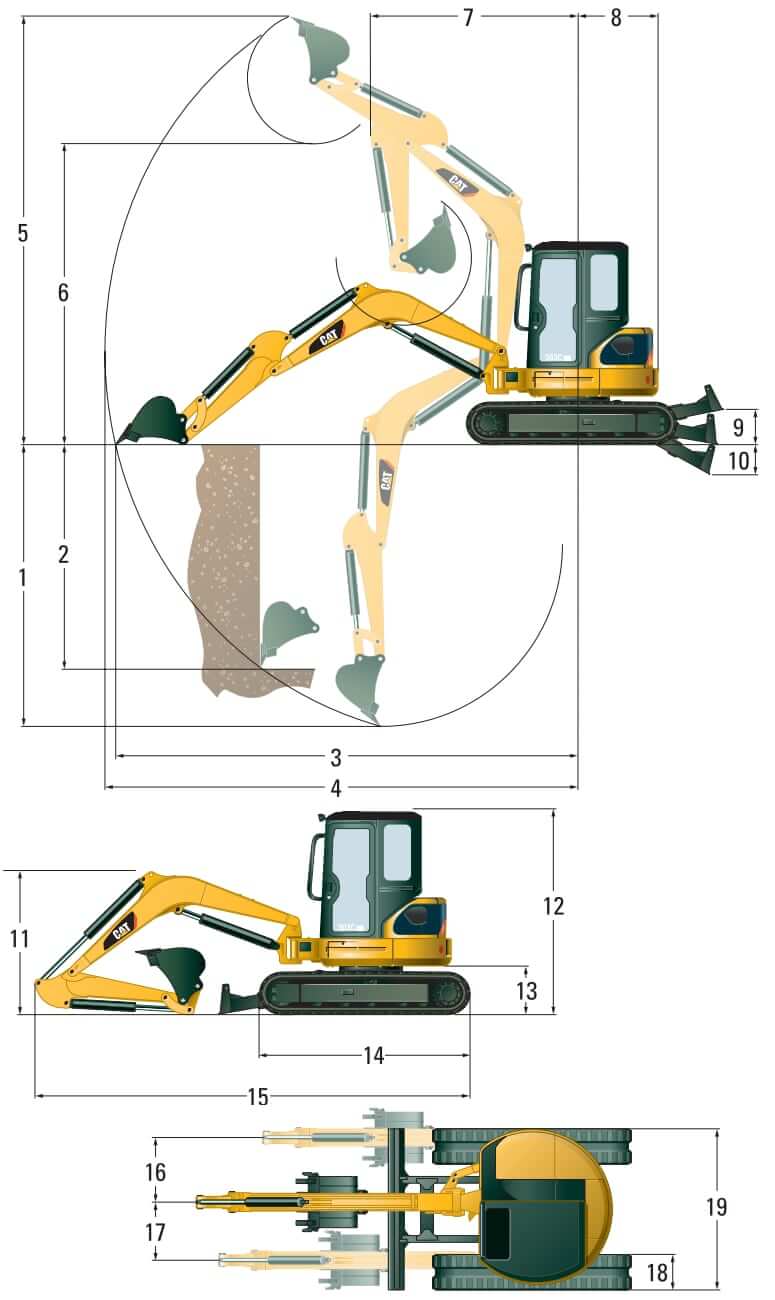

Габаритные размеры
| Ширина ходовой части | 1550 мм |
| Длина опорной поверхности гусениц | 2220 мм |
| Дорожный просвет | 315 мм |
| Высота до верха кабины | 2500 мм |
| Радиус поворота задней части платформы | 777.24 мм |
| Ширина колеи | 1249.68 мм |
| Максимальная высота сброса — Длинная Рукоять | 3.61 м |
| Максимальная высота сброса — Станд. Рукоять | 3.49 м |
| Макс. Горизонтальный вылет — Длинная Рукоять | 5.35 м |
| Макс. Горизонтальный вылет — Станд. Рукоять | 5.1 м |
| Максимальная досягаемость — Уровень земли — Станд. Рукоять | 5.13 м |
| Макс. Вертикальная глубина копания — Станд. Рукоять | 2.17 м |
| Просвет под поворотной платформой | 565 мм |
| Транспортировочная высота | 2499.36 мм |
| Максимальная глубина копания — Длинная Рукоять | 3.21 м |
| Макс. Высота черпания — Станд. Рукоять | 4.95 м |
| Транспортировочная длина | 4739.65 мм |
| Макс. Высота черпания — Длинная Рукоять | 5.06 м |
| Высота — По уровню кабины | 2.5 м |
| Ширина — По краю гусениц | 1.56 м |
| Максимальная глубина копания — Станд. Рукоять | 2.93 м |
| Радиус поворота — Зад. | 0.9 м |
| Длина — | 16.73 фут. |
| Ширина траков гусениц | 0.3 м |
| Транспортная ширина | 1551.44 мм |
Ходовая часть
| Размер башмака | 300 мм |
| Максимальная скорость хода | 2.8 км/ч |
Механизм поворота
| Скорость поворота механизма | 9 об/мин |
| Угол поворота стрелы — Влево — Без остановки | 80 градусов |
| Угол поворота стрелы — Влево — С остановкой | 55 градусов |
| Угол поворота стрелы — Вправо | 50 градусов |
Двигатель
| Количество цилиндров | 3 |
| Производитель двигателя | Mitsubishi |
| Модель двигателя | S3Q2 |
| Полная мощность | 23.2 кВт |
| Полезная мощность | 22.4 кВт |
| Измерение мощности при | 2300 об/мин |
| Рабочий объем | 1.9 л. |
| Модель двигателя | Mitsubishi S3Q2 |
Эксплуатационные характеристики
| Эксплуатационная масса | 3555 кг |
| Емкость топливного бака | 45 л. |
| Емкость системы охлаждения | 6 л. |
| Объем гидравлической системы | 65 л. |
| Объем моторного масла (вместе с фильтром) | 6 л. |
| Напряжение бортовой сети | 12 В |
| Сила тока, вырабатываемая генератором | 50 А |
| Давление предохранительного клапана гидросистемы | 245 кПа |
| Производительность гидравлического насоса | 87.6 л/мин |
Механизм поворота
| Скорость поворота | 9 об/мин |
Весовые характеристики
| Эксплуатационная масса | 3435.1 кг |
| Эксплуатационная масса — С кабиной | 3553.9 кг |
Отвал
| Высота | 330.2 мм |
| Ширина | 1549.4 мм |
| Подъем Высота | 406.4 мм |
| Глубина копания (толщина срезаемого слоя) | 457.2 мм |
Гидравлическая система
| Рабочее давление — Механизм поворота | 2495 psi |
| Рабочее давление — Оборудование | 3553 psi |
| Рабочее давление — Механизм передвижения | 3553 psi |
| Режущее усилие — Рукоять — Станд. | 1927.4 кг |
| Режущее усилие — Рукоять — Long | 1723.2 кг |
| Режущее усилие — Ковш | 3365.3 кг |
| Auxiliary Контур — Основной (245 Bar/3,553 Psi) | 15.9 гал/мин |
| Вспомогательный контур — Запасной — At 174 Bar | 7.1 гал/мин |

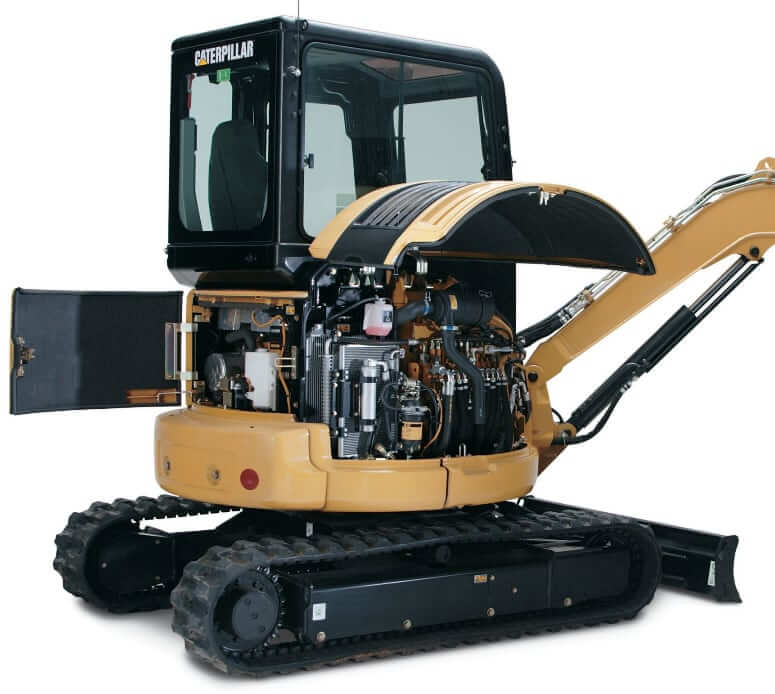

Объемы заправочных жидкостей
| Емкость системы охлаждения | 6.1 л. |
| Емкость топливного бака | 45.1 л. |
| Емкость гидравлического бака | 37.1 л. |
| Емкость гидравлической системы | 65.2 л. |
| Объем моторного масла (вместе с фильтром) | 6.1 л. |
| Двигатель Размеры | |
| Диаметр цилиндра | 88.9 мм |
| Ход поршня | 104.2 мм |
| Рабочий объем | 2 л. |
| Уровень шума | |
| Кабина | 82 dB(A) |
| Навес | 78 dB(A) |
| Msc Coммents | |
| Msc Spec Date | 12/05 |
| Механизм передвижения | |
| Макс. Тяговое усилие — Высокая скорость | 1804.9 кг |
| Макс. Тяговое усилие — Низкая скорость | 3405.6 кг |
| Преодолеваемый уклон (макс.) — Высокая | 30 градусов |
| Скорость хода — Высокая | 4.7 км/ч |
| Скорость хода — Низкая | 2.6 км/ч |
